伸縮移動式噴漆房

根據甲方的工藝要求設置1套伸縮移動前室組成噴漆操作區。噴漆作業時，在排風機的作用下，使噴漆工作區產生一定的斷面風速，能夠使噴漆產生的漆霧及時有效地排除，保證噴漆工人操作區的環境符合工業衛生標準。

一、主要設備組成

伸縮移動前室：是由框架主體、阻燃PVC 布（顏色為內白外藍、黃、橙）、 照明等組成的半封閉空間，形成涂裝作業有效場所。

控制系統： 移動前室任意位置的啟停，自動限位， 照明的開關及運行警示燈的控制等。控制柜為普通控制柜，電器元件為正泰元器件，

前室自動運行時，在起點和終點均設有限位開關，確保前室起停的精確、安全。

二、主要配置介紹

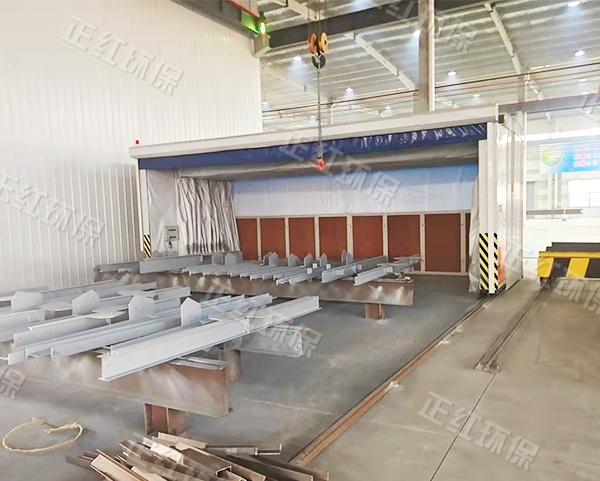

（1） 伸縮移動前室

（2）伸縮移動前室工作原理

整套伸縮移動式噴漆房采用多組可移動的框架由成平行四邊形狀的連桿連接而成，移動前室伸縮連桿上下滑道用軸承，移動噴漆房廠家前端框架正面做封閉處理，伸縮前室在電機的驅動下帶動整個前室伸縮移動，框架之間由阻燃PVC布密封，形成一個隔離的獨立工作空間，避免打磨工作時的車間環境污染。

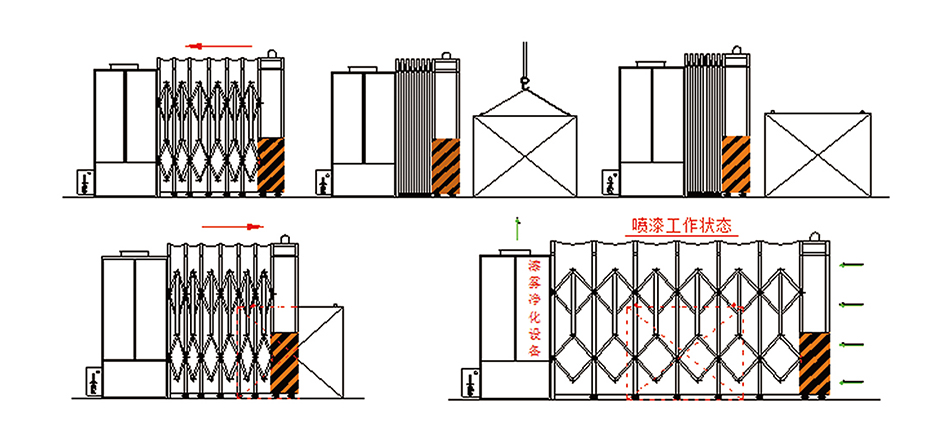

2、伸縮移動前室工作流程圖

3、伸縮移動噴漆房特點

（1）適應于大中型工件；

（2）移動前室可自動或手動伸縮到任意位置,節約廠房占地面積!

（3）伸縮移動前室是通過雙向減速機與鏈條傳動驅動鏈輪行走,行走機構采用安全限位, 確保行走機構安全可靠；

（4）移動前室內安裝防爆照明燈，確保室內照明度；

（5）由于伸縮移動前室屬于非標設備，可根據工藝具體設計。
